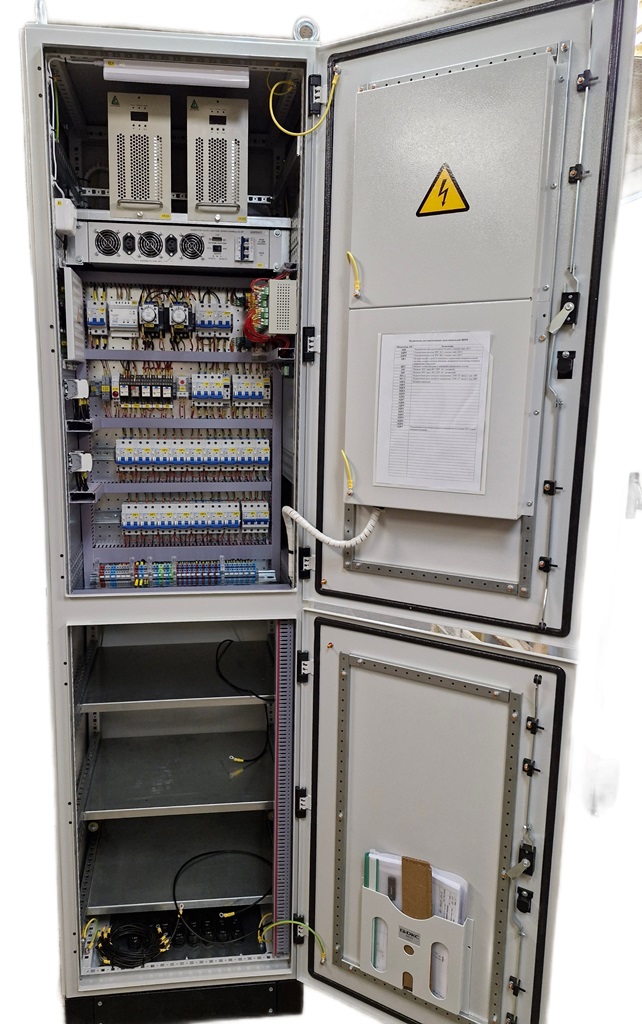

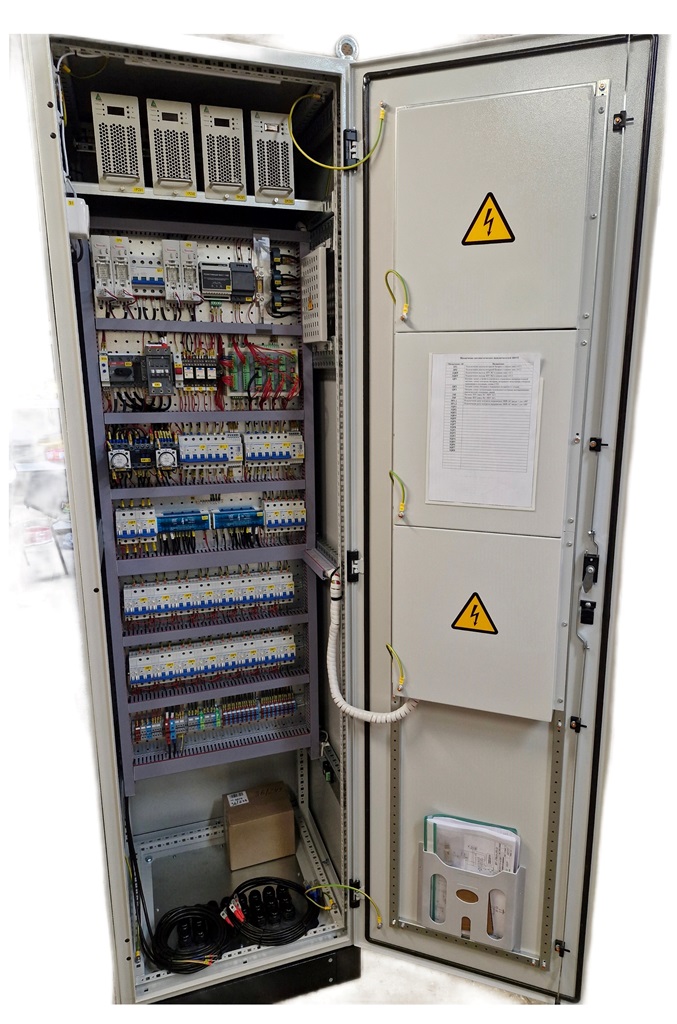

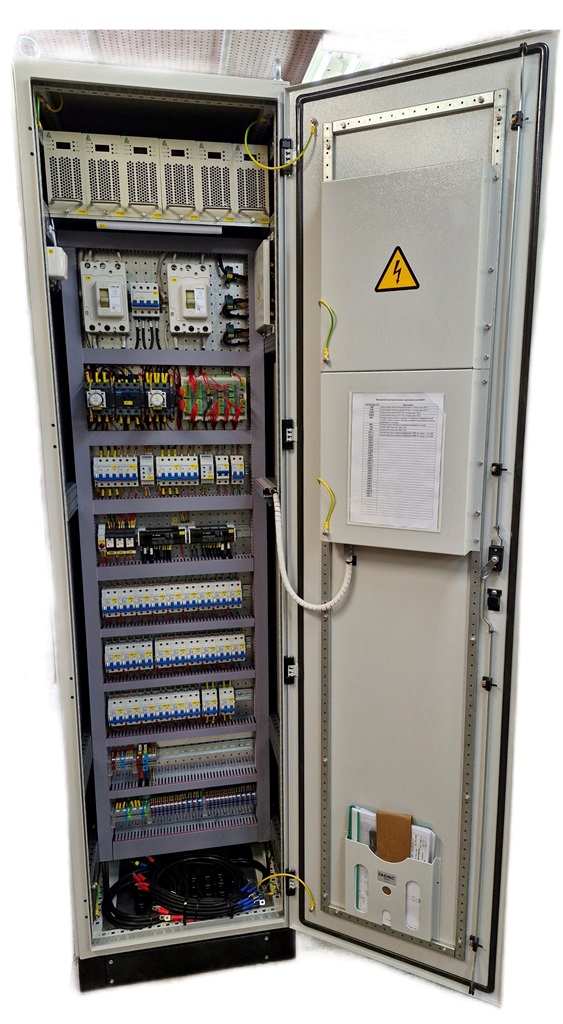

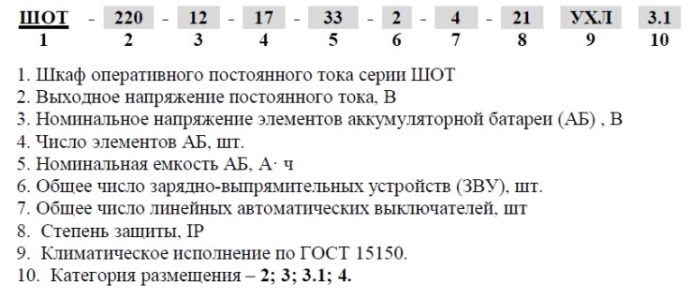

Шкафы оперативного постоянного тока серии ШОТ

Шкаф оперативного постоянного тока серии ШОТ (далее шкаф ШОТ) предназначен для бесперебойного питания оперативных цепей управления, релейной защиты, автоматики и сигнализации на электрических станциях и подстанциях при отключении сети, путем автоматического присоединения резервного источника питания – аккумуляторной батареи. После восстановления соединения с основным источником питания шкаф ШОТ обеспечивает автоматический заряд батарей с одновременным питанием потребителей. Шкафы ШОТ по своим характеристикам могут быть применены и в других отраслях промышленности, как правило, на предприятиях, использующих непрерывный технологический цикл:

• металлургия и машиностроение;
• аэропорты;
• телекоммуникационные системы;
• медицинские учреждения;
• нефтехимическая отрасль;
• целлюлозно-бумажная и горнорудная промышленность

и др.

Шкаф ШОТ предназначен для использования в сетях, как однофазного, так и трехфазного переменного тока напряжением 220 В и 380 В соответственно, частотой 50 Гц с глухозаземленной нейтралью. Условия эксплуатации шкафа ШОТ должны соответствовать следующим требованиям:

• установка в закрытых помещениях;
• высота установки над уровнем моря не более 2000 м;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металл и изоляцию;
• рабочее положение шкафа ШОТ вертикальное, с максимальным отклонением от вертикали в любую сторону 5˚;
• температура окружающего воздуха в зависимости от исполнения от минус 25˚С до плюс 45˚С (до минус 40˚С для специсполнения с утеплением);
• относительная влажность воздуха не более 80% при температуре плюс 25˚С;
• допустимое давление окружающего воздуха – от 86,6 кПа до 106,7 кПа;
• стойкость шкафов ШОТ к воздействию механических факторов окружающей среды по ГОСТ 17516.1 группа М39.

Шкаф ШОТ обеспечивает выполнение следующих функций:

• прием электрической энергии собственных нужд переменного тока от двух и более независимых источников и преобразование ее в электрическую энергию постоянного тока;
• ввод электрической энергии постоянного тока от АБ, автоматическую зарядку и подзарядку АБ от выпрямительных модулей;
• распределение электрической энергии постоянного тока между потребителями;
• непрерывный автоматический контроль значения напряжения на шинах с формированием сигнала об отклонении параметров сети постоянного тока;
• непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли» с формированием сигнала об устойчивом снижении сопротивления изоляции ниже допустимого значения;
• селективную защиту вводов и отходящих линий от токов перегрузки и короткого замыкания;
• возможность объединения шин, разных секций и шкафов ШОТ с помощью разъединителей;
• формирование «темной» шинки и шинки «мигающего света»;
• измерение основных текущих параметров  состояния АБ (напряжение, ток заряда-разряда);
• формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинах постоянного тока, исчезновении напряжения питания выпрямительных модулей и др.
• организация цепи мигающего света
• ТУ 3433-001-66960227-2011
