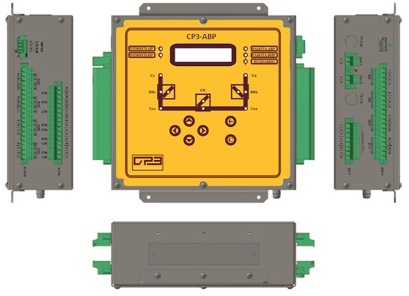

Микропроцессорное устройство включения резерва СРЗ-АВР

Назначение и функции | Технические характеристики | Варианты схем подключения СРЗ-АВР | Габаритные размеры | Онлайн запрос

Устройство автоматического включения резерва СРЗ-АВР (далее «устройство») предназначено для выполнения функций автоматического включения резерва (АВР) на объектах энергетики 6 кВ - 35 кВ.

Устройство выполняет функцию автоматического включения резервного источника питания (АВР) при перебоях питания одной из секций, и функцию автоматического восстановления нормального режима (ВНР) после успешного срабатывания АВР.

Устройство предназначено для установки в релейных отсеках КСО, КРУ, КРУН электрических станций и подстанций, а также на панелях, в шкафах управления, расположенных в релейных залах и пультах управления.

Устройство обеспечивает работу в следующих первичных схемах соединений объекта:

- АВР в схеме с двумя вводными выключателями и СВ, с контролем наличия напряжения до выключателей вводов, и на секциях шин, с самовосстановлением;
- АВР в схеме с двумя вводными выключателями и СВ, с контролем наличия напряжения только на секциях шин, без самовосстановления;
- АВР в схеме с основным и резервным вводом, с двумя вводными выключателями без СВ, с самовосстановлением;
- Сетевое АВР в схеме без вводных выключателей, только с одним СВ, без самовосстановления, с телеблокировкой АВР от защит противоположных концов линии;
- АВР трансформаторов (АВР-Т) в схеме с вводными выключателями и СВ, (на каждом вводе выключатели находятся до и после трансформатора), с контролем наличия напряжения до и после трансформаторов, с самовосстановлением.

Устройство реализует следующие функции:

• автоматическое включение резерва (АВР);
• автоматическое восстановление нормального режима (ВНР);
• контроль положения выключателей вводов и секционного выключателя;
• контроль наличия напряжения до выключателей вводов и на секциях шин;
• автоматический контроль работоспособности устройства;
• автоматическое, при АВР/ВНР, управление выключателями;
• дистанционное управление (ТУ) выключателями;
• блокировка АВР/ВНР от работы защит или ключом управления, по дискретному входу;
• блокировка АВР/ВНР от неисправности напряжения;
• блокировка неисправности напряжения от блок-контакта;
• блокировка всех выходных реле при неисправности устройства;
• интерфейсы связи RS-485 и USB (Протокол MODBUS RTU);
• питание устройства от интерфейса USB;
• журнал событий (ЖС), рассчитанный на запись 200 событий;

Гарантийный срок на СРЗ-АВР составляет 60 месяцев с момента ввода оборудования в эксплуатацию, но не более 66 месяцев с момента поставки.
